Os difusores ERGOVENT podem ajudar a esconder os sistemas de ar condicionado quando usados com unidades Fan-coil. As velocidades do vento são mais baixas, tornando o A/C mais silencioso e o ar é distribuído de forma mais uniforme pelo ambiente quando os modelos RONDO são colocados em diferentes cantos do quarto.

Os difusores ERGOVENT podem ser facilmente conectados a qualquer sistema de dutos padrão de 100 mm, 125 mm, 150 mm ou 160 mm de diâmetro. Se forem utilizadas condutas de aço, o difusor pode ser ligado diretamente à conduta ou através de uma ligação flexível. Se for utilizado um sistema de condutas de plástico flexível de 75 mm, o difusor é ligado através de uma caixa de plenário padrão ou de uma caixa de plenário ERGOVENT especial.

Dimensões necessárias para uma instalação bem-sucedida:

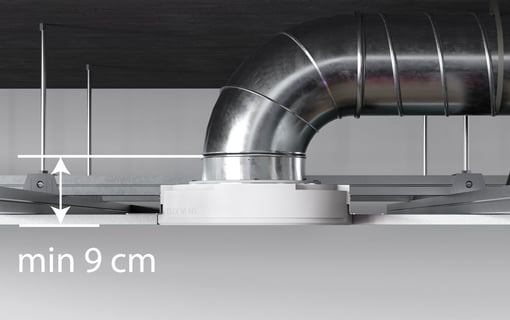

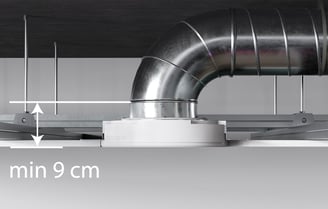

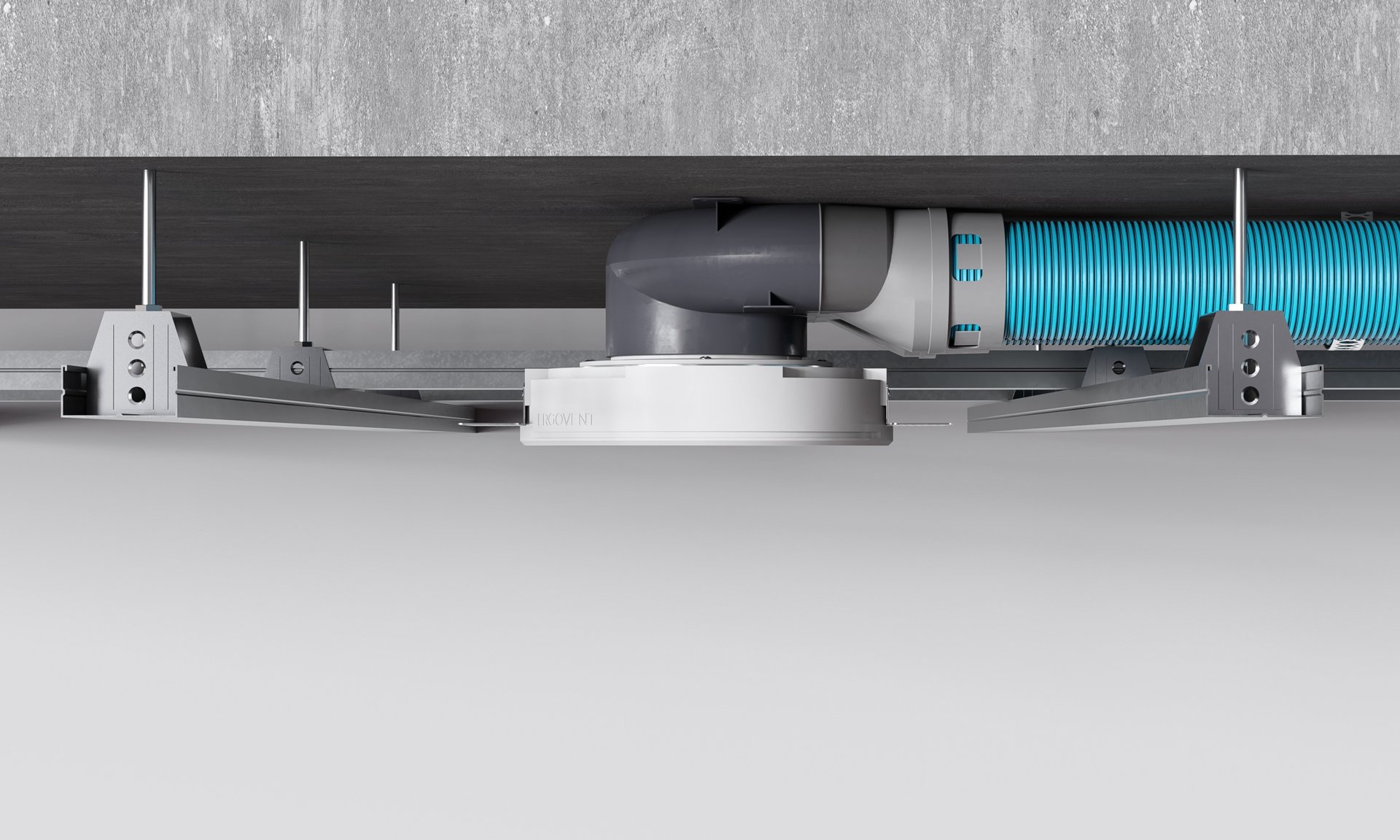

Condutas de aço. Conexão direta

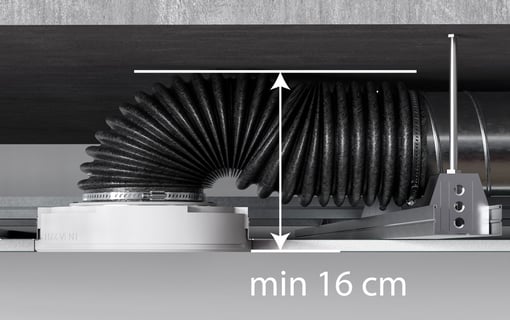

Condutas de aço. Conexão flexível de tubo canelado

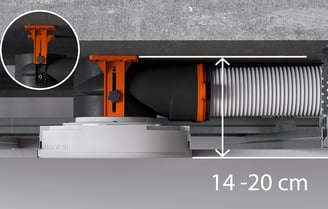

Condutas de plástico de 75 mm.
Conexão de caixa de plenário padrão.

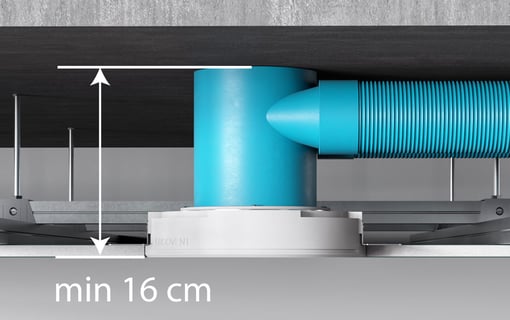

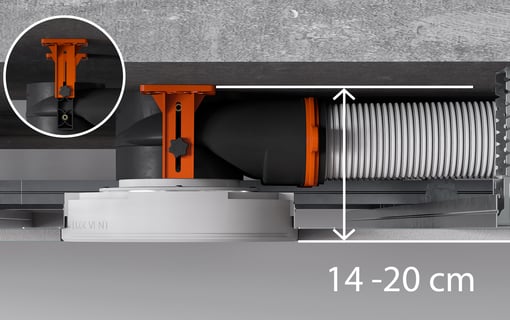

Condutas de plástico de 75 mm.
Conexão da caixa de plenário ERGOVENT

Métodos de instalação

Aqui vamos mostrar todas as possíveis situações de conexão do difusor.

OPÇÃO 1

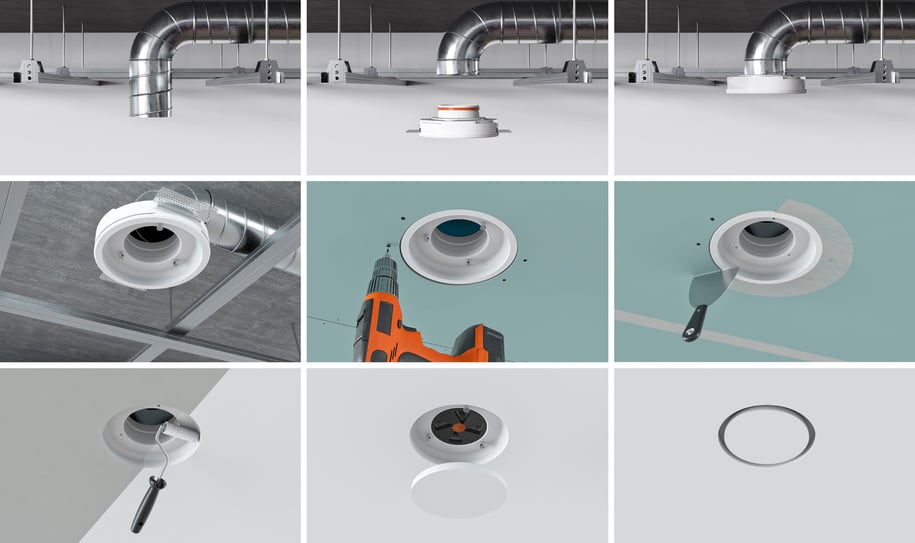

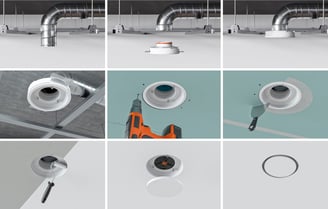

LIGAÇÃO DIRETA A UMA CONDUTA DE AÇO

OPÇÃO 2

ATRAVÉS DE UM TUBO CANELADO FLEXÍVEL (sistema de condutas de aço).
Os difusores podem ser conectados a dutos de aço também através de um duto flexível ondulado. Este é um método muito simples.

OPÇÃO 3

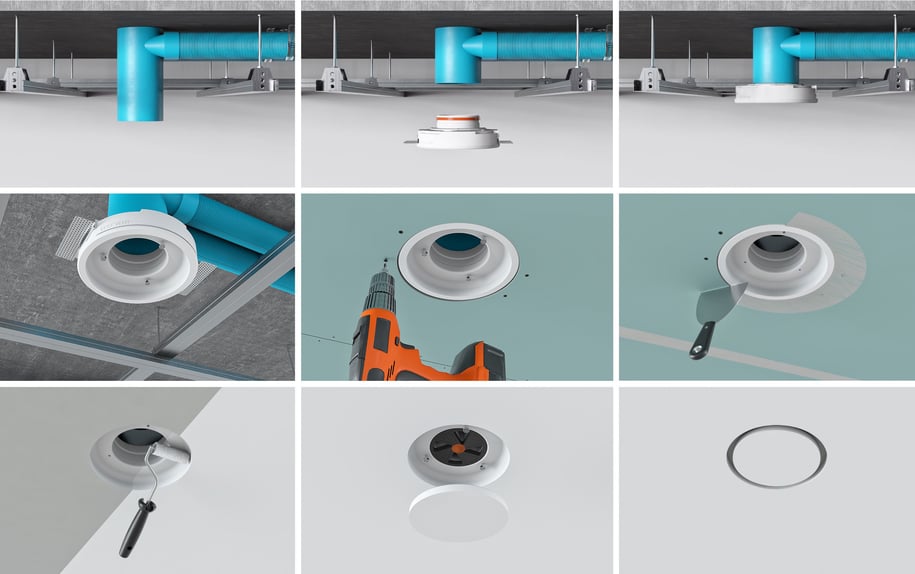

LIGAÇÃO ATRAVÉS DE UMA CAIXA DIFUSORA ANTES DA INSTALAÇÃO DA PLACA DE GESSO CARTONADO
Se forem utilizadas condutas de plástico flexíveis (75 mm de diâmetro) no sistema de ventilação, os difusores são ligados através de uma caixa de plenário.

OPÇÃO 4

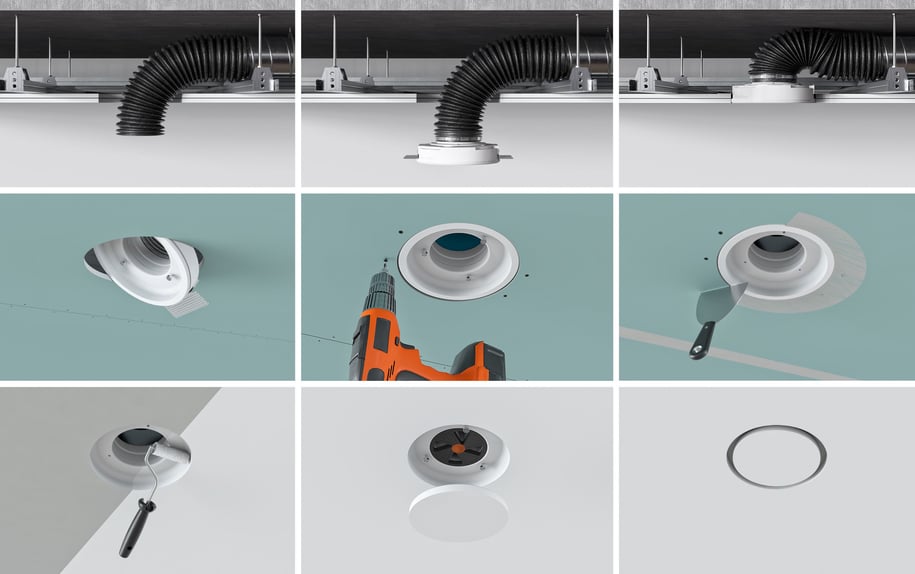

INSTALAÇÃO APÓS A INSTALAÇÃO DA PLACA DE GESSO CARTONADO

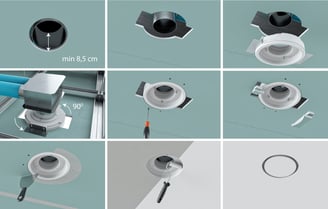

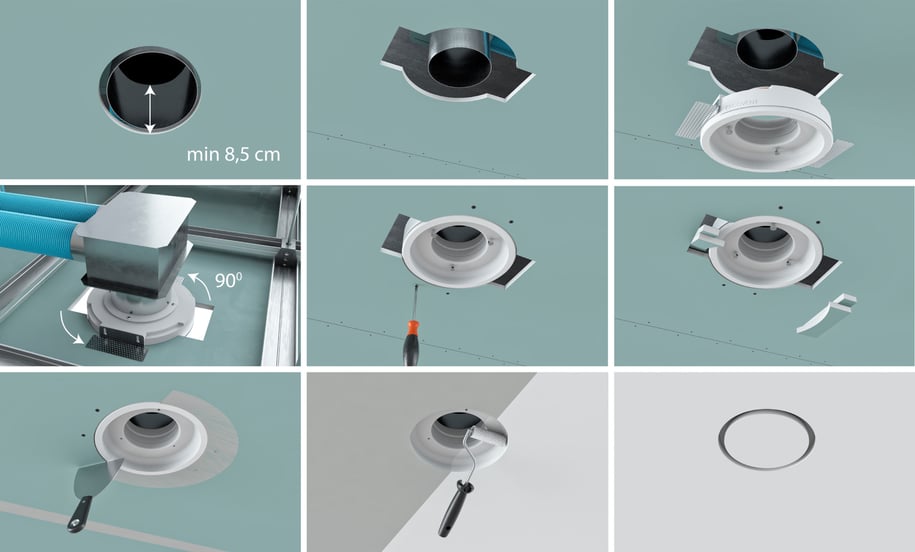

Se o gesso cartonado no teto já tiver sido instalado e as condutas de ventilação tiverem sido cortadas niveladas com a superfície do gesso, instale o difusor Ergovent do seguinte modo:

RONDO e KVADRO instruções

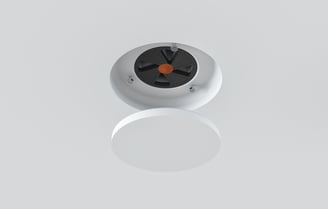

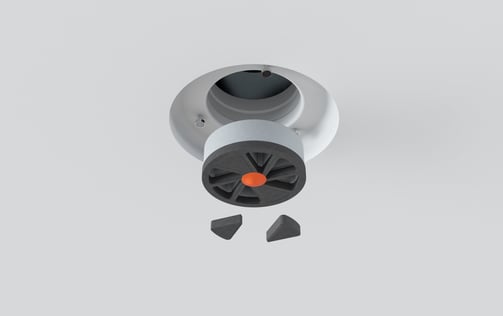

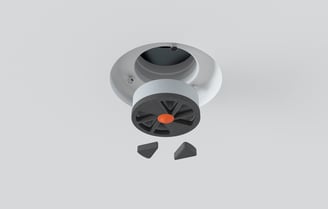

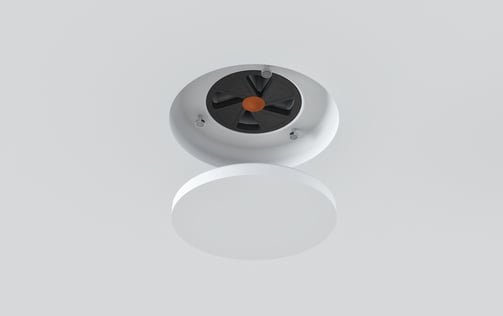

A tampa do difusor deve estar sempre nivelada com o teto. Se for necessário regular o fluxo de ar, recomendamos o uso de uma válvula de poliuretano INNO. Você pode inserir a válvula flexível na conexão do duto difusor a qualquer momento. O fluxo de ar é então regulado alterando o número de segmentos removíveis.
